Introduction

Oh non ! Tu t’es perdue en pleine mer après que ton bateau ait coulé, il faut absolument que tu puisses détecter les bateaux aux alentours. En plus, tu n’as plus qu’un micro:bit et un ordinateur avec juste assez de batterie pour t’en sortir.

Voila une petite mise en scène de la situation :

Utilisation

Suite au naufrage du navire, tu as perdu les autres membres de l’équipage. Il faut donc qu’ils puissent te détecter également.

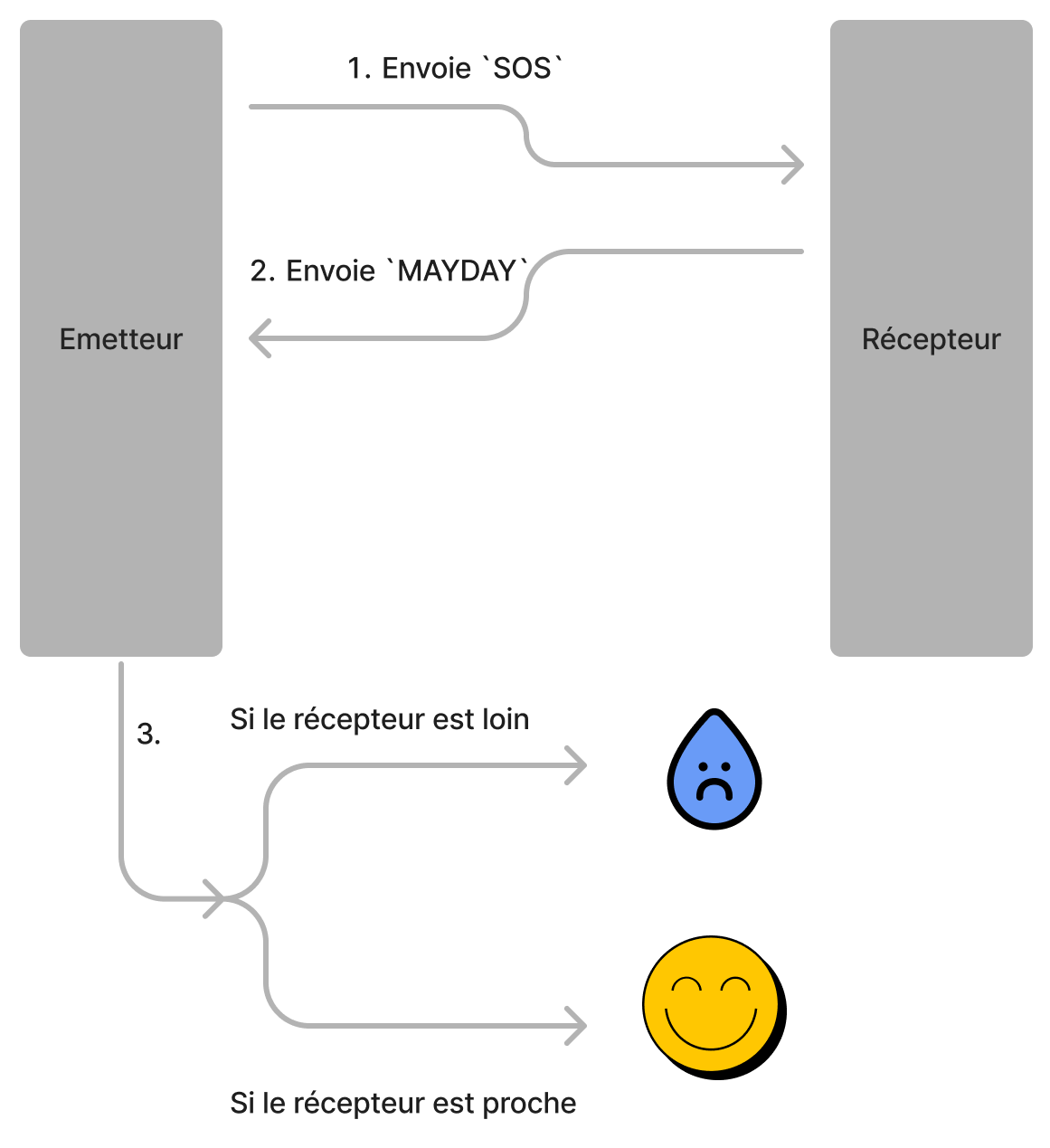

Voici un schema simplifié des interactions entre les deux balises, que nous allons réaliser lors de ce TP.

Attention, si le récepteur est trop loin, le signal va se perdre dans l’eau !

Commençons !

Mise en place

Tout d’abord, télécharge le squelette du TP via le bouton Code à compléter, en haut de la page, puis ouvre ce fichier dans ton éditeur de texte préféré.

Explication du squelette

Avant tout, il faut importer les bons modules pour pouvoir utiliser la radio sur la carte micro:bit.

Voici le code du squelette :

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

import radio
from microbit import *

# L'image à afficher pour l'émetteur.
image_emetteur = Image(
    "99900:"
    "00090:"
    "99009:"
    "00909:"
    "90909:"
)

# La variable pour savoir si la carte est émettrice.
est_emetteur = True
# La puissance minimum requise pour détecter un autre naufragé.
puissance_minimum = -60

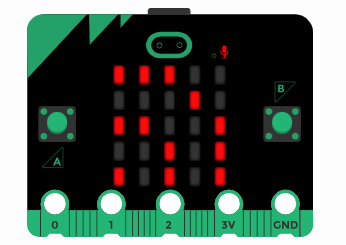

Voici le motif de image_emetteur. Il s’agit d’une image de 5x5 pixels, ce qui est la définition d’affichage d’une carte micro:bit.

Ensuite, il faut configurer le module radio et l’activer.

1
2
3
4
5
6
7

# configuration du module radio
# le paramètre channel correspond au canal sur lequel le module radio doit
# écouter et recevoir des informations.
radio.config(channel=42)

# activation du module radio
radio.on()

Finalement, pour permettre aux autres naufragés de te recevoir à n’importe quel moment, il faut ajouter une boucle qui se répète indéfiniment.

1
2
3
4
5
6
7

while True:
    # TODO : remplir le code ici

    # Cette instruction permet au code de marquer une pause de 100 millisecondes
    # entre chaque itération de la boucle pour réduire la puissance nécessaire
    # pour faire fonctionner la carte.
    sleep(100)

Changer le mode de la balise

Nous voulons utiliser la balise dans plusieurs modes.

Un mode est un moyen pour une même carte d’utiliser plusieurs codes différents en fonction du contexte dans lequel elle se trouve.
Nous devons effectivement recevoir les appels des autres naufragés et être capable de leur envoyer des messages aussi.

Il faut que la balise puisse savoir si elle doit émettre ou recevoir.

Le module radio

Le mode émetteur

Le mode émetteur permet à la balise d’émettre des messages à intervalles réguliers. Ils seront reçus par les récepteurs afin que des sauveteurs puissent te retrouver en pleine mer.

Voici un exemple d’utilisation de la fonction radio.send :

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

from microbit import *
import radio

# Configuration de la radio.
radio.config(channel=42)

# Allumage de la radio.
radio.on()

# Envoie un message lorsque la carte démarre.
radio.send("Demarrage")

while True:
    # Envoie un message a chaque fois que le bouton A est appuyé.
    if button_a.was_pressed():
        radio.send("appui")

    sleep(100)

Le mode récepteur

Grâce à la première partie du TP, ta balise peut maintenant envoyer des messages mais ne peut pas recevoir d’informations d’une autre balise. Il serait vraiment mieux si tu pouvais retrouver les autres naufragés.

Voici un exemple de l’utilisation de la méthode receive_full :

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

recu = radio.receive_full()

# si aucun message n'a été reçu, il ne faut rien faire.
# dans ce cas, le message reçu serait None.
if recu is not None:
    # le premier élément du tuple est le contenu du message
    # Ici SOS par exemple.
    message = recu[0]

    # le deuxième élément est la puissance du signal.
    puissance = recu[1]

    # Affiche le message reçu par la balise client (émetteur).
    display.scroll(message)

    # Affiche la puissance du signal.
    display.scroll(str(puissance))

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

si la balise est réceptrice, alors
    message_reçu <- radio.receive_full()
    si message_reçu est None, alors
        On ne capte pas de balise aux alentours.
    sinon,
        message, puissance, temps <- message_reçu
        si puissance > puissance_minimum, alors
            # Une balise proche et d'autres naufragés sont détectés
            Affiche l'image Image.HAPPY
        sinon,
            # La puissance n'est pas suffisante, aucune balise n'est proche.
            Affiche l'image Image.SAD

Bravo ! Tu sais maintenant si des naufragés sont proches, et tu peux envoyer des messages aux secours.

Cette première partie du TP t’as permis de mieux comprendre l’utilisation du module radio. Dans la prochaine partie, tu vas pouvoir utiliser ce module radio pour faire évoluer ta balise.

Aller plus loin

Maintenant que tu as un système de balises fonctionel, il serait intéressant de pouvoir connaître le nombre de naufragés repérés. Pour cela, il faut que la balise centrale garde un compte de toutes les balises qui lui ont envoyé un message.

Établissement du protocole

Pour être sûr que l’émetteur et le récepteur se comprennent, il faut établir ce que l’on appelle un protocole.

Puisqu’il s’agit d’un langage, tu es libre d’utiliser ce que tu veux comme convention pour permettre aux cartes de communiquer entre elles.

Par exemple, on peut dire que lorsque la balise centrale (le récepteur) reçoit la chaîne de caractères SOS, alors un client a commencé à établir une communication avec la balise centrale. À ce moment-là, la balise centrale envoie à son tour le message MAYDAY, pour signifier aux naufragés qu’elle reçoit leur signal.

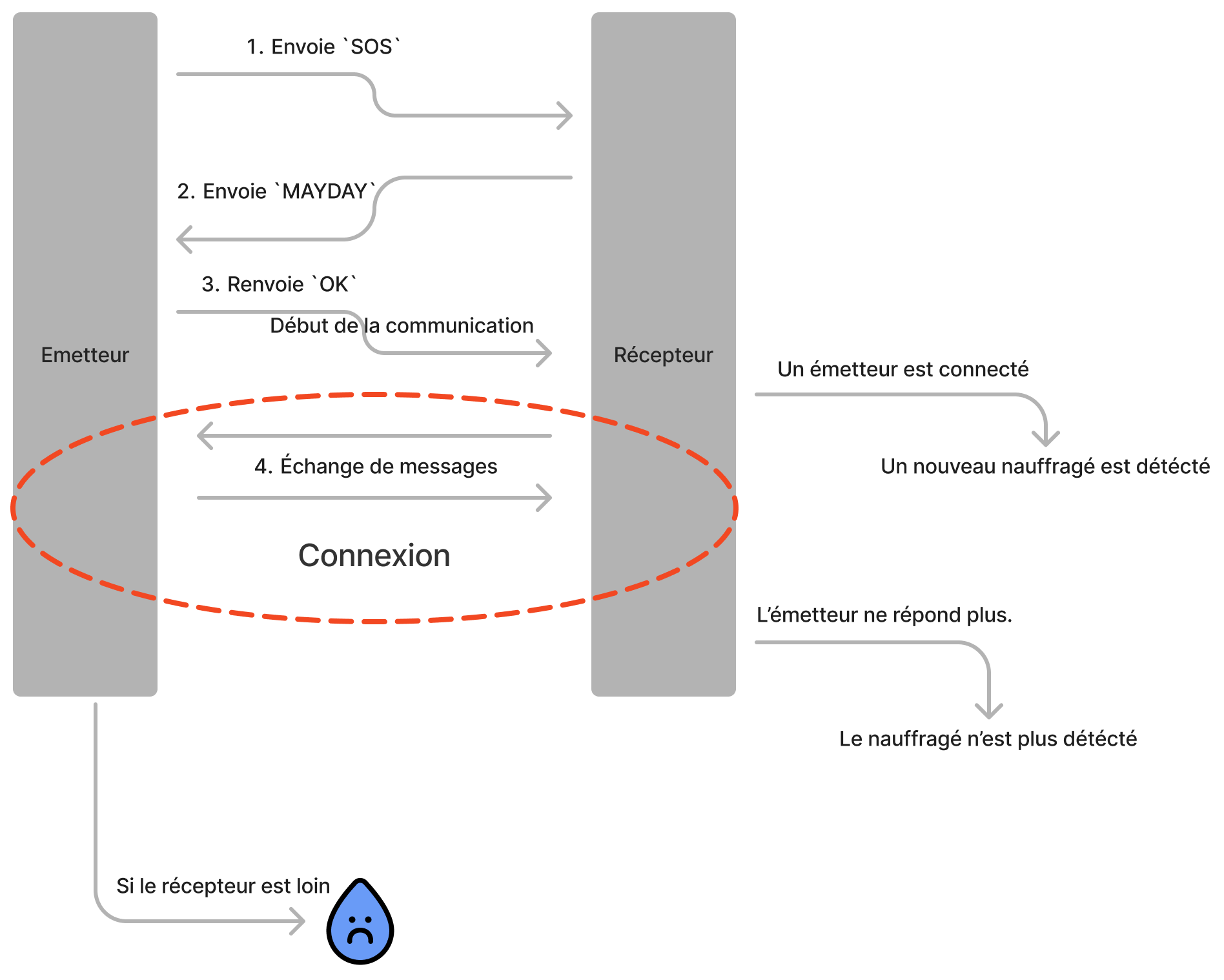

Voici un schéma explicatif de la manière dont notre protocole va fonctionner :

Pour résumer :

1. L’émetteur envoie SOS
2. Quand le récepteur reçoit SOS, il renvoie MAYDAY.
3. Quand l’émetteur reçoit MAYDAY, la connexion est établie, il renvoie OK pour faire valider la connexion par le récepteur.
4. Quand le récepteur reçoit OK, alors il sait qu’un nouvel émetteur est connecté.
5. L’émetteur et le récepteur peuvent communiquer.
6. Quand le récepteur ne reçoit plus de message, alors il considère que l’émetteur n’est plus dans sa zone de détection.

Une fois la connexion établie, le but va être de connaître le nombre de naufragés aux alentours.

Nous pouvons estimer qu’un client qui n’a pas envoyé de messages depuis un certain temps est déconnecté.

Côté naufragé (client/émetteur)

Désormais, il faut que le naufragé envoie le message OK lorsqu’il reçoit le message MAYDAY.

Côté balise centrale (serveur/récepteur)

Maintenant que le client répond au message de la balise, il faut permettre à la balise de lire les messages de tous les clients.

Nous savons que le récepteur peut recevoir deux messages différents :

• SOS: Si un naufragé ignore que la balise existe et est proche.
• OK: Lorsque le naufragé sait que la balise existe.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

# la balise est réceptrice.

tant qu'il y a des messages:
    récupérer la puissance et le contenu du message
    si la puissance est suffisante, alors:
        si le message est `SOS`, alors:
            envoyer le message `MAYDAY`
        sinon si le message est `OK`, alors:
            # un naufragé est détecté.
            Incrémenter le compteur de naufragés.

1
2
3
4
5
6
7
8

import time

compteur_1 = time.ticks_ms()

compteur_2 = time.ticks_ms()

# donne la différence en millisecondes entre compteur_1 et compteur_2
difference = time.ticks_diff(compteur_1, compteur_2)

Si jamais tu as besoin d’aide n’hésite pas à demander à un organisateur, ils sont là pour toi !

Toujours plus loin !

Générer un identifiant pour chaque client

Tu auras remarqué que le compte de balises n’est pas très précis. Cela est dû au fait que la balise centrale ne sait pas de qui provient chaque message.

Pour remédier à cela, il faut trouver un système fiable permettant à chaque client d’avoir un identifiant unique.

1

import machine

Connexion !

Désormais, chaque client possède un identifiant unique. Tu peux donc savoir exactement combien de clients sont connectés à ta balise.

Comme spécifié dans le protocole, tous les messages envoyés par le client doivent être sous la forme <identifiant>:<mon_message>, et le serveur doit également répondre au client avec des messages de la même forme en spécifiant l’identifiant du client.

Maintenant que tu as un moyen de savoir qui est l’émetteur d’un message, pour connaître exactement le nombre de naufragés dans le rayon de la balise, il faut savoir combien de naufragés différents ont envoyé des messages dans les cinq dernières secondes.

Tu peux maintenant savoir précisément quand chaque client a envoyé un message pour la dernière fois.

Il ne te reste plus qu’à récupérer tous les identifiants dont le dernier message remonte à moins de 5 secondes pour connaître le nombre de clients connectés en ce moment !

Conclusion

Bravo, tu es arrivée à la fin de la partie (plus ou moins) guidée de ce TP ! Tu as maintenant tous les outils nécessaires pour utiliser le module radio pour toute sorte de projets.

Améliorations

Maintenant, ton système de balise devrait être parfaitement fonctionnel. Tu peux continuer à améliorer ce projet en rajoutant encore d’autres fonctionnalités.

Voici des exemples de choses que tu peux faire :

• Améliorer le système de protocole pour permettre aux clients de demander à la balise d’exécuter d’autres actions, comme par exemple la possibilité pour une balise émettrice d’envoyer SOS à toutes les autres balises connectées.

• Permettre à la balise d’envoyer des informations au naufragé lorsque celui-ci se connecte, comme son nom par exemple.
